Genel Bakış

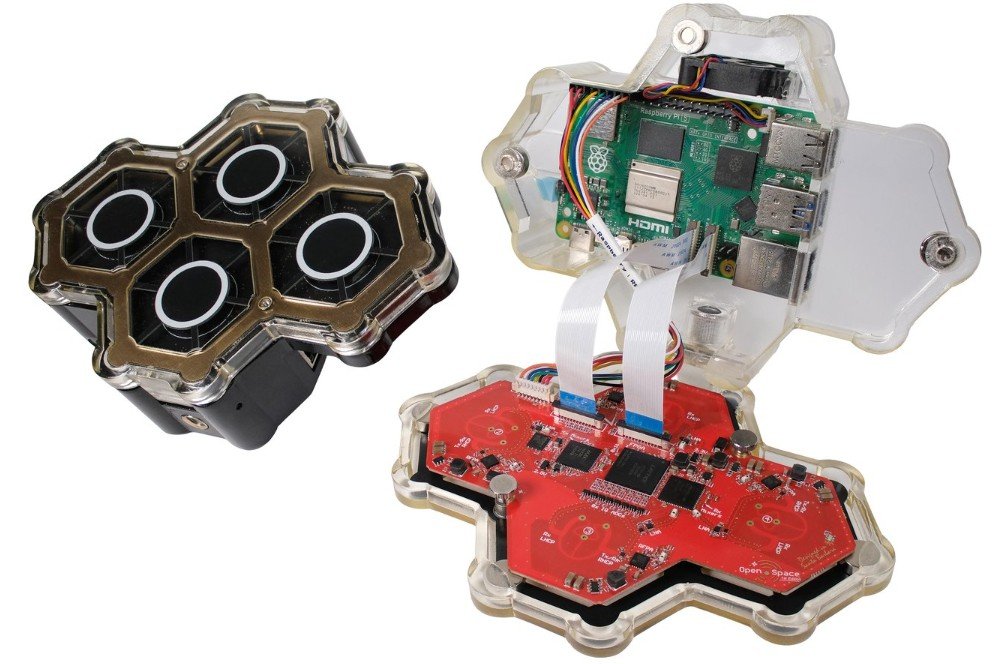

Scale RF, Raspberry Pi 5 tabanlı 4×4 MIMO Yazılım Tanımlı Radyo (SDR) platformu QuadRF’yi Crowd Supply üzerinden kitlesel fonlamaya açtı. Platform; uzamsal RF görselleştirme, beamforming ve phased array deneyleri için tasarlandı. Dört koherent anten, AR kamera görüntüsü üzerine canlı RF haritası oluşturuyor — Wi-Fi cihazları, dronelar, kablosuz kameralar ve işaretçiler renk kodlu sinyaller olarak görünüyor.
Donanım
- RF İşlemci: Lattice ECP5 FPGA — dağıtık DSP ve beamforming görevleri
- Karıştırıcılar: Analog Devices MAX2850 + MAX2851 — frekans yükseltme/alçaltma
- Host: Raspberry Pi 5 (dahili)
- Veri Aktarım Hattı: 5.6 Gbit/s MIPI — RF FPGA ile Raspberry Pi 5 arasında
- Frekans: 4.9 GHz – 6.0 GHz
- Bant Genişliği: Anten başına anlık 40 MHz
- TX Gücü: Anten başına 1W’a kadar

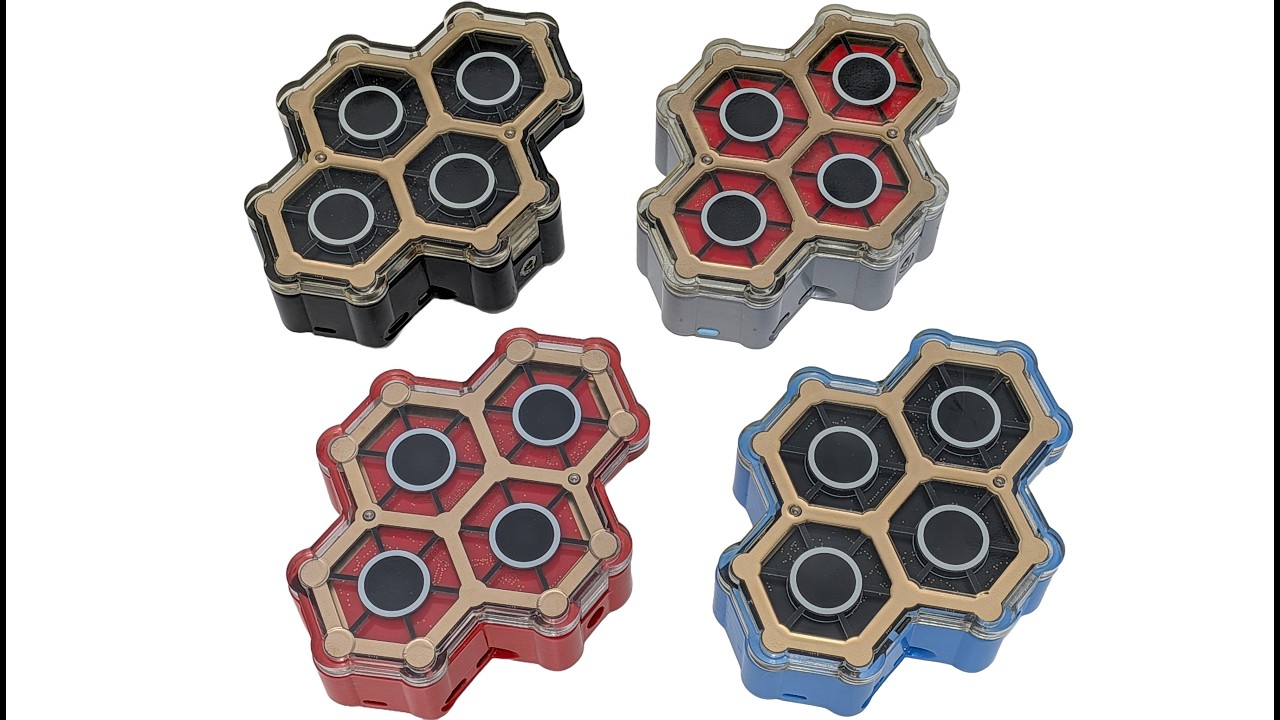

- Anten: 4× değiştirilebilir çift polarizasyonlu (RHCP + LHCP)
Bağlantı
- USB 3.0, Gigabit Ethernet, Wi-Fi, HDMI, doğrudan klavye erişimi
- I/Q örnek akışı: SoapySDR veya ZeroMQ üzerinden iletilebilir
- Uyumlu araçlar: GNU Radio, SDRangel, SDR#
Kullanım Senaryoları
- Mobil RF Tarama: Akıllı telefon montajı + AR arayüzü ile sahada canlı RF haritası
- Ölçeklenebilir Phased Array: Açık bağlantı yapısıyla 72 elemanlı ve 240 elemanlı dizilere genişletilebilir
- Araştırma Uygulamaları: Dünya-Ay-Dünya (EME) iletişimi, radyo astronomisi, mesh ağ, uydu iletişimi, mobil RF platformları
- SDR Geliştirme: GNU Radio flowgraph’larına, video kod çözücülere ve Raspberry Pi 5 üzerinde çalışan özel yazılımlara I/Q akışı yönlendirme
Yazılım
Yazılım altyapısı GPLv2/GPLv3 kapsamında açık kaynak. Anten ve mekanik tasarım dosyaları CC BY-SA 4.0 altında yayınlanması planlanıyor. RF çekirdeği ve fabrika DSP bitstream’leri tescilli kalacak.
Fiyat ve Sevkiyat
| Paket | Fiyat | Sevkiyat |
|---|---|---|
| Ana Kit | $499 | 30 Eylül 2026 |
| Mobil Genişleme Paketi | $149 | 30 Eylül 2026 |
| Six-Pack | $594 | 14 Ocak 2027 |
Overview
Scale RF has launched QuadRF, a Raspberry Pi 5-based 4×4 MIMO Software-Defined Radio (SDR) platform on Crowd Supply. The system is designed for spatial RF visualization, beamforming, and phased-array experimentation. Four coherent antennas measure signal arrival time differences and generate a live RF overlay on a phone, tablet, or laptop — displaying nearby Wi-Fi devices, drones, wireless cameras, and beacons as color-coded signals over a camera view.
Hardware
- RF Processor: Lattice ECP5 FPGA — distributed DSP and beamforming
- Mixers: Analog Devices MAX2850 + MAX2851 — upconversion and downconversion
- Host: Integrated Raspberry Pi 5
- Data Path: 5.6 Gbit/s MIPI link between RF FPGA and Raspberry Pi 5
- Frequency Range: 4.9 GHz – 6.0 GHz
- Instantaneous Bandwidth: Up to 40 MHz per antenna
- TX Power: Up to 1W per antenna
- Antennas: 4× swappable dual-polarization (RHCP + LHCP)
Connectivity
- USB 3.0, Gigabit Ethernet, Wi-Fi, HDMI, direct keyboard access
- I/Q sample streaming via SoapySDR or ZeroMQ
- Compatible tools: GNU Radio, SDRangel, SDR#
Use Cases
- Mobile RF Scanning: Live AR RF map in the field via smartphone mount and browser interface
- Scalable Phased Arrays: Open interconnect structure supports expansion to 72-element and 240-element arrays
- Research Applications: Earth-Moon-Earth (EME) communication, radio astronomy, mesh networking, satellite communication, mobile RF platforms
- SDR Development: Route I/Q streams to GNU Radio flowgraphs, video decoders, and custom software running on the onboard Pi 5
Software
The software stack is open source under GPLv2/GPLv3. Antenna and mechanical ecosystem files are planned for CC BY-SA 4.0 release. The production RF core and official factory DSP bitstreams remain proprietary.
Pricing & Availability
| Package | Price | Ships |
|---|---|---|
| Main Kit | $499 | September 30, 2026 |
| Mobile Expansion Pack | $149 | September 30, 2026 |
| Six-Pack | $594 | January 14, 2027 |
Full article: QuadRF uses Raspberry Pi 5 for 4x4 MIMO SDR, RF visualization, and scalable phased-array support
Crowd Supply: QuadRF | Crowd Supply
Docs: QuadRF Documentation
