Genel Bakış
KKSB Cases, Raspberry Pi kümelerini standart raf dolaplarına monte etmek için tasarlanmış yeni bir raf paneli serisi duyurdu. Üç farklı konfigürasyonda sunulan paneller; 10 inç 1U (2 kart), 19 inç 1U (5 kart) ve 19 inç 2U (10 kart) formatlarında mevcut. Raspberry Pi 5, Pi 4, Pi 3 ve Pi 2 ile uyumlu.
Özellikler
- Kart Uyumluluğu: Raspberry Pi 5, Pi 4, Pi 3, Pi 2 ve aynı montaj delik standardını kullanan diğer SBC’ler
- HAT Desteği: Her yuva HAT takılabilmesi için yeterli dikey boşluk sağlıyor — ek mesafe gereken durumlarda hex standoff ve 40-pin GPIO uzatma başlığı dahil
- Aktif Soğutucu: Resmi Raspberry Pi Active Cooler ile uyumlu
- Ön Panel Erişimi: USB ve Ethernet portları ön panelden erişilebilir — kablo yönetimi kolaylaşıyor
- Malzeme: Toz boyalı çelik — siyah dokulu kaplama

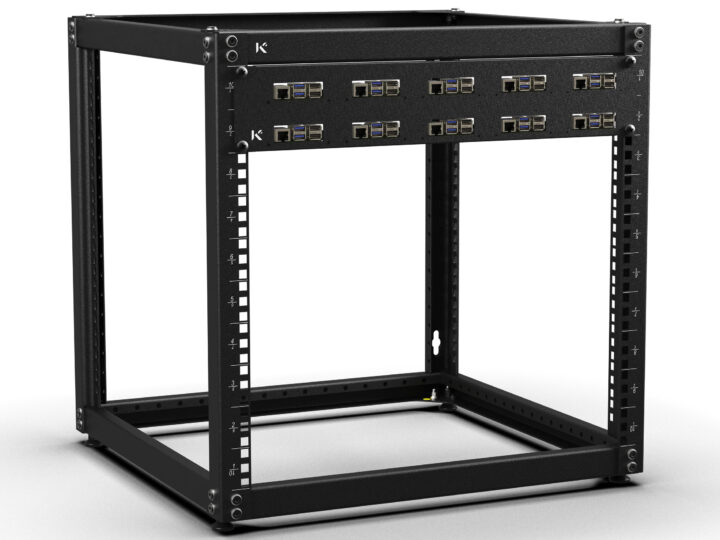

- Montaj: Her Raspberry Pi önce bireysel bir tepsiye takılıyor, tepsi raf paneline, panel de standart kafes somunu ile dolaba montajlanıyor

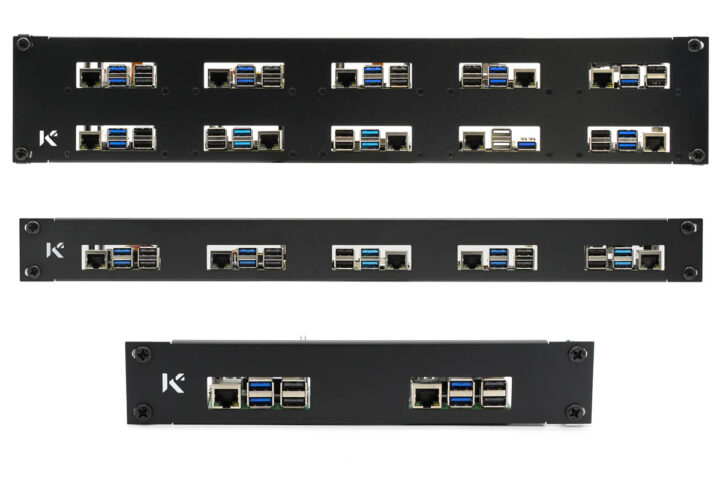

Form Faktörler
| Model | Boyut | Kart Kapasitesi |
|---|---|---|
| 10" 1U | 254 × 44,45 mm | 2× Raspberry Pi |

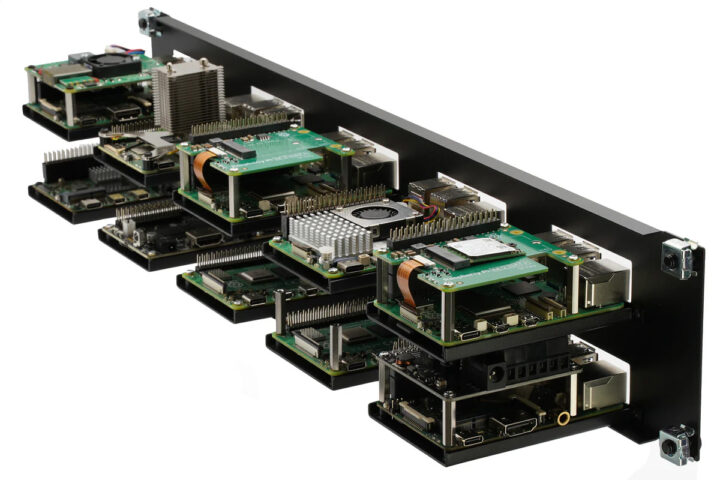

| 19" 1U | 482,6 × 44,45 mm | 5× Raspberry Pi |

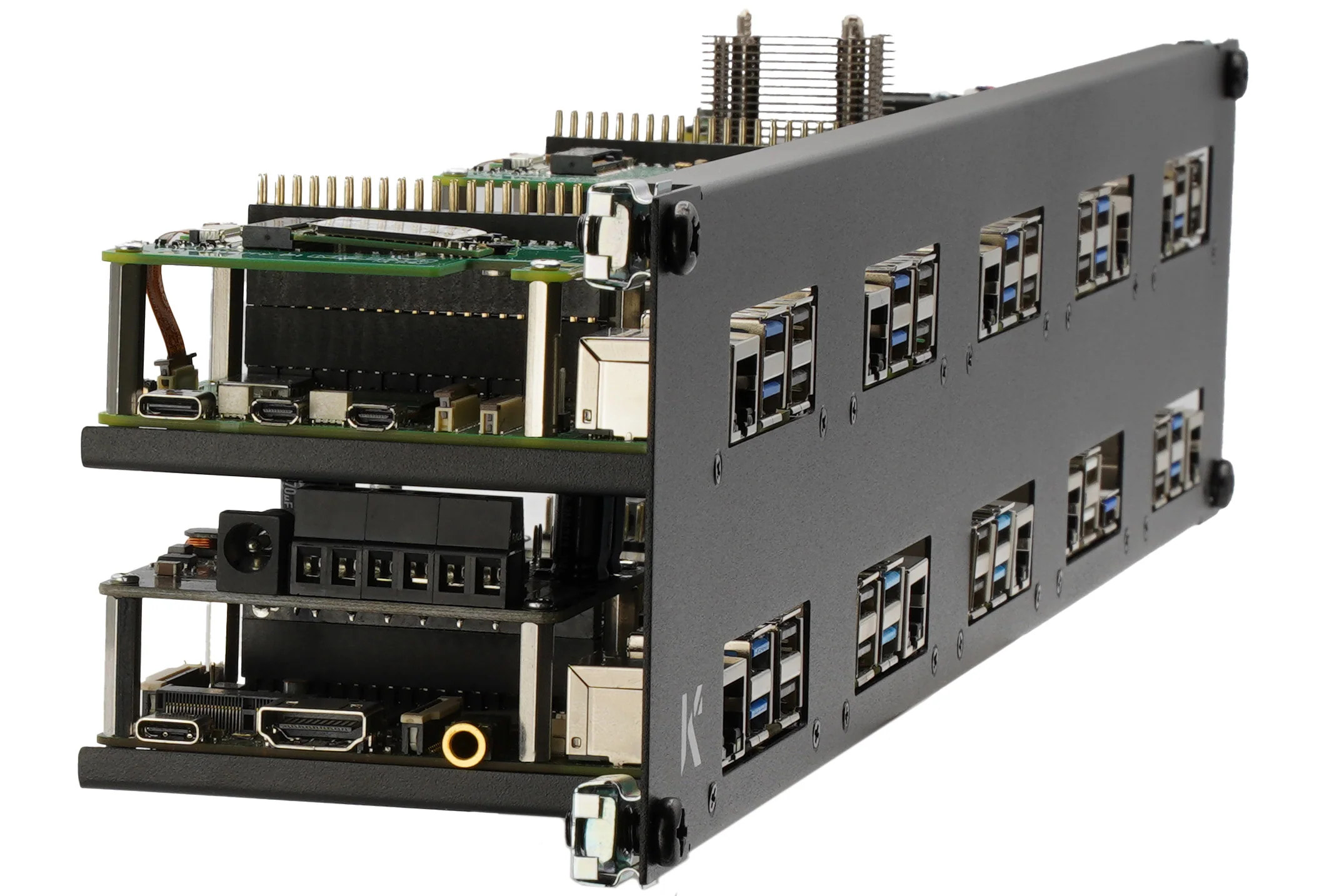

| 19" 2U | 482,6 × 88,9 mm | 10× Raspberry Pi |
Montaj Kolaylığı
Kurulum oldukça basit: Raspberry Pi, standoff’larla tepsiye takılıyor. İstenirse HAT ve aktif soğutucu ekleniyor. Tepsi raf paneline sabitleniyor, panel ise kafes somunu ile dolaba montajlanıyor. Her üç model için detaylı montaj talimatları KKSB web sitesinde mevcut.
Önemli Not
Paneller yalnızca montaj çerçevesi sunuyor — Raspberry Pi kartları, raf dolabı, güç kaynakları, HAT’ler ve kablolar ayrıca temin edilmeli.
Overview
KKSB Cases has introduced a series of rack panels designed for mounting Raspberry Pi clusters in standard rack enclosures. The lineup covers three configurations — a 10-inch 1U for two boards, a 19-inch 1U for five boards, and a 19-inch 2U for up to ten boards. All panels support Raspberry Pi 5, Pi 4, Pi 3, Pi 2, and other SBCs sharing the same mounting hole pattern.
Features
- SBC Compatibility: Raspberry Pi 5, Pi 4, Pi 3, Pi 2, and boards sharing the same form factor and mounting holes
- HAT Support: Each slot provides vertical clearance for HATs — hex standoffs and 40-pin GPIO extension headers included for additional clearance when needed
- Active Cooler: Compatible with the official Raspberry Pi Active Cooler
- Front I/O Access: USB and Ethernet ports face the front of the rack for cleaner cable management
- Build: All-steel body with a black textured powder-coated finish
- Assembly: Each Pi mounts to an individual tray, the tray slots into the panel, and the panel mounts to a standard rack using cage nuts
Form Factors
| Model | Dimensions | Capacity |
|---|---|---|
| 10" 1U | 254 × 44.45 mm | 2× Raspberry Pi |
| 19" 1U | 482.6 × 44.45 mm | 5× Raspberry Pi |
| 19" 2U | 482.6 × 88.9 mm | 10× Raspberry Pi |
Assembly
Setup is straightforward: attach each Pi to its individual tray using standoffs, optionally add a HAT and active cooler, slot the tray into the rack panel, and mount the panel in a standard rack cabinet using cage nuts. Detailed assembly instructions for all three models are available on the KKSB website.
Important Note
The panels are mounting frames only — Raspberry Pi boards, rack cabinet, power supplies, HATs, and cables must be sourced separately.
